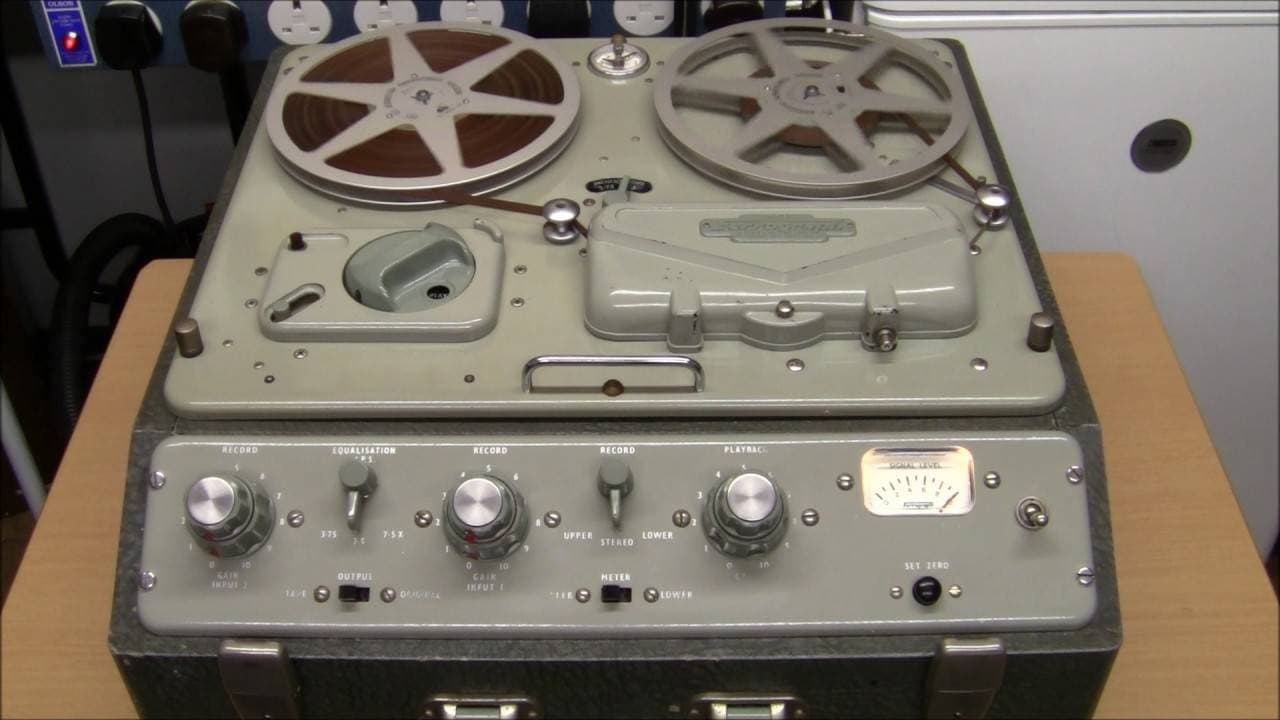

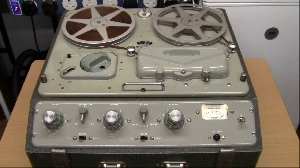

Ferrograph Series 420 Type 424

21.8

Platine magnétophone 4 pistes, 2 canaux stéréo à bobines jusqu'à 21 cm. Appareil équipé de 9 lampes, dont plusieurs EEC83 et ECC82. Panneau de commande métal gris et coffret bois recouvert de vinyle noir. Nota : La partie mécanique de cet appareil est basée sur celle des magnétophones Ferrograph des séries 4A et 5A.

4

3

3

0

2

1

3 moteurs dont 2 à entraînement direct. 3 têtes avec contrôle de Monitoring en enregistrement (par un sélecteur Tape / Original). Commandes mécaniques assistées par solénoïdes au moyen d'un commutateur à 4 positions + touche Stop et levier de Pause. Compteur horaire à cadran pour le défilement de la bande. Galvanomètre avec sélecteur d'affichage du niveau d'enregistrement gauche (Upper) ou droit (Lower) + ajustage du niveau O. Sélecteur d'égalisation en fonction de la vitesse [3.75 - 7.5 (norme NAB) ou 7.5X (norme CCIR)]. Sélecteur du mode d'enregistrement [canal gauche (Upper), canal droit (Lower) ou les deux ensemble (stéréo)]. Réglage du niveau d'enregistrement indépendant pour 2 entrées ligne, permettant le mixage entre les deux + réglage du niveau de sortie BF (nommé Playback), toutes ces commandes séparées par canal au moyen de potentiomètres concentriques. À l'arrière : Toute la connectique entrées / sorties audio est équipée de prises Jack 6,35 mm. Sélecteur de tension secteur et fusible. Cordon secteur déconnectable (embase Bulgin) + logement pour le ranger.
