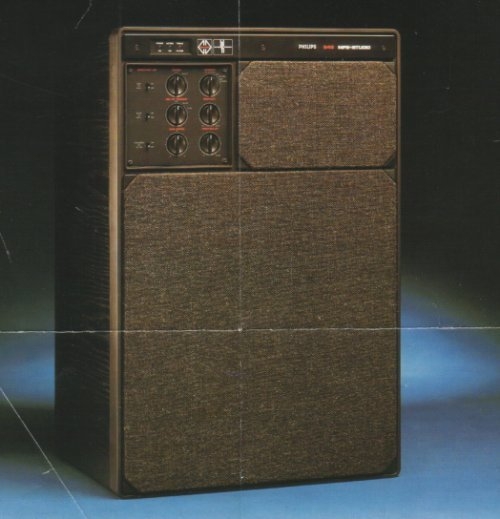

Fiche 80439
Identification
- Type d'appareil
- Amplificateur
- Marque
-
Philips
- Modèle
-
22 RH 545 (MFB)
- Année
-
1976 env.
Appareils liés
Voir aussi Philips 22 AH 567 (MFB)
Voir aussi Philips 22 RH 541 (MFB)
Voir aussi Philips 22 RH 544 (MFB)
Voir aussi Philips 22 RH 532 (MFB)
Utilise Philips AD 0162 / T8
Utilise Philips AD 0210 / Sq8
Utilise Philips AD 12100 / MFB
Informations générales
- Tensions d'alimentation
- 100-130 V ◦ 200-250 V
- Poids
-
33kg
- Norme des prises
- DIN
- Autres caractéristiques
-
Enceintes asservies par capteur piézoélectrique (situé au dessus de la bobine mobile, sous le cache anti-poussière). Seul le boomer est équipé de ce capteur. Un amplificateur de 50 watts pour le haut-parleur des graves avec MFB, un amplificateur de 35 W pour le haut-parleur des médium et un amplificateur de 15 watts pour le haut-parleur des des aigus. Haut-parleurs : AD 12100 /MFB4, AD 0210 /SQ8, AD 0162 /T8. Deuxième version de la série MFB (Motional FeedBack) commercialisée dont on retrouve 4 modèles : 22 RH 541, 22 RH 544, 22 RH 545 , 22 AH 567. Variantes : 22 RH 545 /00R /22R /16R. Versions : PL 04 à PL 08. ATTENTION : Des erreurs se trouve dans le manuel technique. Pour le réglage des grave, il et marqué 280 mV au lieu de 880 mV. L'alimentation 55 V des amplificateurs haut et moyen doit être branchée avant la diode D603). Utilise le haut-parleur de grave type AD 12100 /MFB.
Amplificateur
- Puissance
-
100W
- Entrées
- Autres
- Monitoring
- Oui
Documents
Philips 22 RH 541, RH 544, AH 567, RH 545 (MFB) • Extrait de catalogue
Philips 22 RH 545 (MFB) • Mode d'emploi (en anglais)
Philips 22 RH 545 • Article - Banc d'essai - La Revue du Son
Philips 22 RH 545 • Autocollants d'avertissement
Philips 22 RH 545 • Mesures en chambre anéchoïque - Valentin Derouet
Philips 22 RH 545, AH 585, AH 587, AH 586 (MFB) • Extrait de catalogue
Philips 22 RH 545 • Article - Le Haut-Parleur n° 1583 - janvier 1977
Philips 22 RH 545 (MFB) • Mode d'emploi
Philips 22 RH 545 (MFB) • Note de service - juillet 1977

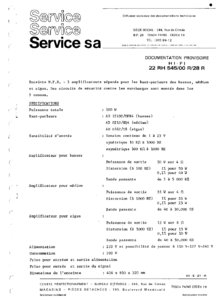

Philips 22 RH 545 (MFB) • Manuel de service (en français)
Philips 22 RH 545 /00R /16R (MFB) • Manuel de service (néerlandais)

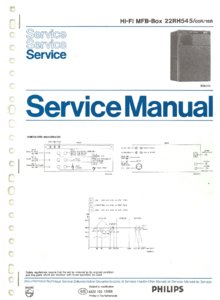

Philips 22 RH 545 /00R /16R (MFB) • Manuel de service (anglais) • PL07
Compensation électronique dans un système acoustique • Mémoire fin d'étude Gerardo Gonzalez Correa
