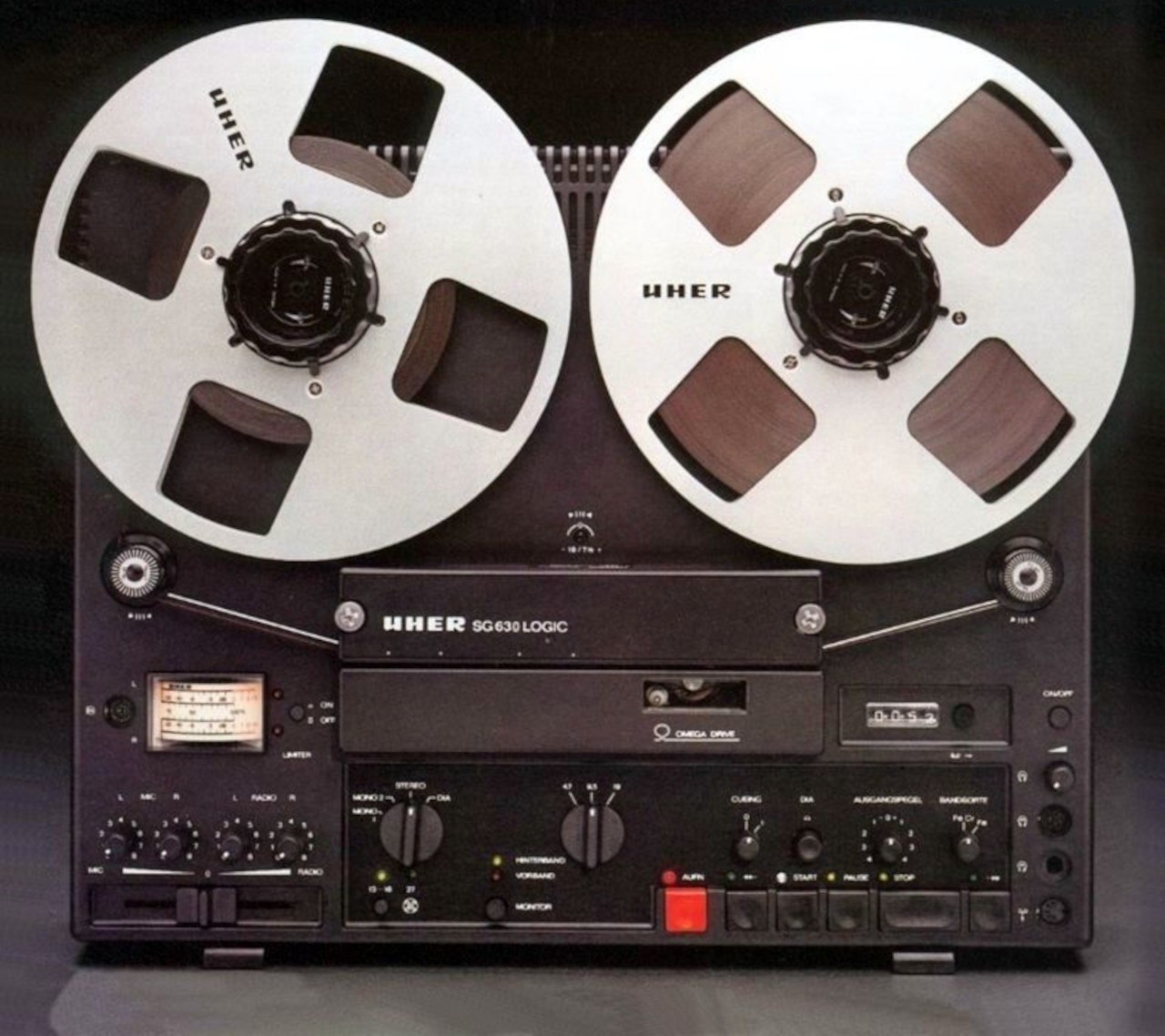

Uher SG 630 Logic

13

3 têtes avec contrôle de Monitoring à l'enregistrement (par une touche) + une tête spéciale pour Diapilot. 3 moteurs dont 2 à entraînement direct (+ un 4ème moteur pour rétracter la boucle de tension de bande Omega). Ajustage de la vitesse de défilement à 19 cm/sec en lecture par un potentiomètre encastré avec contrôle stroboscopique sur les 2 guides du chemin de bande. Clavier de commande à 6 touches (avec rappel lumineux par LED pour chacune) assistées par solénoïdes et circuit logique de commande. Compteur du défilement de la bande à 4 chiffres. Sélecteur mono, stéréo ou fonction Diapilot. Sélecteur des vitesses de défilement. Touche Limiteur. Touche de sélection du diamètre des bobines (13 / 18 ou 26,5 cm). Touche pour Diapilot (synchronisation avec un projecteur de diapositives). Sélecteur "Cueing" pour l'écoute de contrôle en mode bobinage / rembobinage rapide. Sélecteur du type de bandes Normal (Fe) ou FerroChrome (FeCr). Réglage du niveau d'enregistrement indépendant et séparé par canal pour les entrées microphone et pour l'entrée ligne + curseur linéaire pour la sélection entre les deux. Réglage du niveau de sortie commun aux 2 canaux. Une entrée microphone stéréo + une entrée / sortie BF par prises DIN en façade. 2 sorties casque par prises DIN 5 broches en croix avec réglage de volume indépendant. À l'arrière : Entrée / sortie BF, entrée / sortie auxiliaire, sortie Monitoring + synchronisation Diapilot au moyen de prises DIN. Prise DIN spéciale pour télécommande filaire. Sélecteur de tension secteur et fusible.

4

4

4

1

3

3

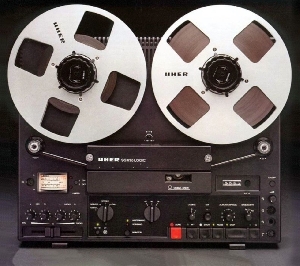

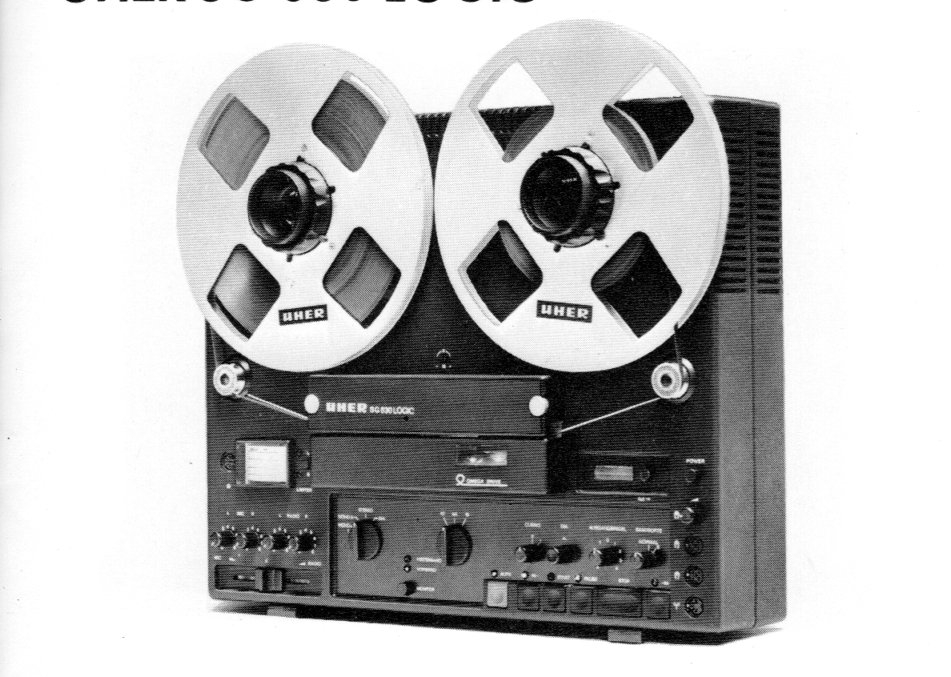

Platine magnétophone 4 pistes, 2 canaux stéréo à bobines de 26,5 cm. Utilisation de l'appareil en position verticale ou horizontale. Le bloc de tête 4 pistes stéréo pouvait être remplacé en option par un bloc 2 pistes stéréo. Voir aussi le Uher SG 631 Logic est le successeur de ce magnétophone.
